 手動運転装置!誰でも運転できる車を目指して  ●●


「特徴」・「部品構成と名称」・「取付け・取外し方法」・「操作方法」を掲載

※ ユニドライブをよく知りたい人はこちらへ ※




●●
  〜 ユニドライブの構成 〜 ●●


★ 特 徴 ★

「健常者」と「障害者」が同じ車両を共用することが可能


商品名:「ユニドライブ」は、オートマチック車に装備することにより、

両下肢に障害のある方が、手動でアクセル、ブレーキなどの操作をおこなうことが出来ます。

取付け後、
「ワンタッチ」感覚で操作レバー部駆動装置部.を

取付け・取外しが出来ます。

●● 部品構成と各部の名称 ●●

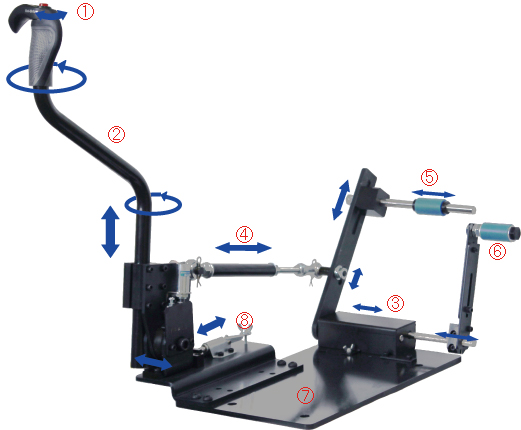

@ … ブレーキロックスイッチ A … 操作レバー B … クランププレート C … リンクロッド
D … ブレーキアーム E … アクセルアーム F … ベースプレート G … ロックレバー

●● 取付け・取外し方法 ●●

★ 操作レバーの取付け ★

操作部の取付け部分の後側のツメ@に
レバーの基部を引っ掛けて前方に倒し、
前側のツメAが入るようにロックレバーを
倒して固定します。

しっかりと固定されたことを確認した後、
ロックボルトでレバーを固定します。

取外すときは、ロックレバーを立てて前
側のツメAを前方にずらし操作レバー
を上に持ち上げます。
ロックボルトで固定

★ 駆動装置の取付け ★

クランププレートを右側に寄せながら
ギアボックス下側の穴をベースプレートの
二つの突起に合わせてはめ込みます。

クランププレートを放して、ギアボックスが
斜めになったりガタついたりしていなけ
れば正しい取付け位置です。


ギアボックスカバーを取付け、
ロックボルトで固定してください。


★取外しは、逆の手順です。
ロックボルトで固定

★ リンクロッドの取付け ★

ロッドエンドをガイドポストに差し込みます。
ポストに対してまっすぐ差し込まないと入り
づらい場合があります。

ピンを抜いてロッドエンドをガイドポストへ
差し込み、ピンを差し込みます。


★ コネクタの接続 ★

合わせマークを合わせて押し込むと
ロックされます。

取外しは、赤色部分を持って両側
に引っ張ります。


★ 安全カバーの取付け ★

カバーの穴にレバーを通して操作部、
リンクロッドを覆うようにかぶせてください。

ゴミやホコリが入るのを防ぎ装置を保護
するとともに、装置に触ってケガをする
ことを防ぎます。
●● 操作方法 ●●

★ アクセルとブレーキ ★

操作レバーを前に押すとブレーキペダルが、
操作され、ブレーキがかかり

手前に引くとアクセルペダルが操作され、
車が加速します。

★ ブレーキロック装置 ★

ブレーキロックスイッチを押しながら、
操作レバーを前方にいっぱいまで
押し込むと「カチカチ」と音がして
レバーがロックされます。


解除するにはレバーをもう一度
軽く前方に押します。
充分練習をして操作感覚を
つかんで下さい。
●● 有償オプション ●●

★ ウィンカー ★

トグル式のスイッチになっていますので、曲がりたい方向に倒します。
解除するには、反対側を軽く押し込んでください。
